Beschrijving
De kabel maakt gebruik van een paar geleiders, elk bestaande uit zes massieve OCC draden rondom een zevende centrale draad, gespannen gewikkeld in een microporeus PTFE diëlektricum. Een geavanceerd continu scherm met een koperen afschermvlecht zorgt voor minimale gevoeligheid voor RF-interferentie en ruis.
In onze ‘dd’ (dual-drain) configuratie verbinden twee symmetrische draindraden het scherm met de kabelretour-/pluginterface, waardoor kabelafwerking mogelijk is zonder verdraaiing, torsie of mechanische belasting van het nauwkeurig gelegde scherm. Doorgaans hebben afgeschermde kabels last van schermvervorming bij de productievoorbereiding. Het knippen en draaien van de afschermvlecht heeft meetbare gevolgen, waardoor effectief de impedantie en dus de prestaties van de kabel worden gewijzigd. Met behulp van gereedschappen die we speciaal voor deze taak hebben gemaakt, handhaaft ons nauwkeurig gekalibreerde bouwproces de vereiste geleidergeometrie en zorgt het voor het hoogste niveau van fabricageconsistentie en betrouwbaarheid.
Afwerking gebeurt met onze nieuwste generatie innovatieve ultralage-massa ‘Ultra L’ (Latik) RCA, die een 3D-geprinte voeringcomponent en koude-lasverbinding gebruikt. In een koude-las (soldeervrije) verbinding worden het metaal van de connectorplug en de draad onder een gekalibreerde druk samengeperst om een robuust, consistent, luchtdicht metaal-op-metaal contact te vormen zonder vervorming van het kabeldiëlektricum. Het resultaat is een soepele, ononderbroken signaalweg die zich gedraagt als één doorlopende entiteit.

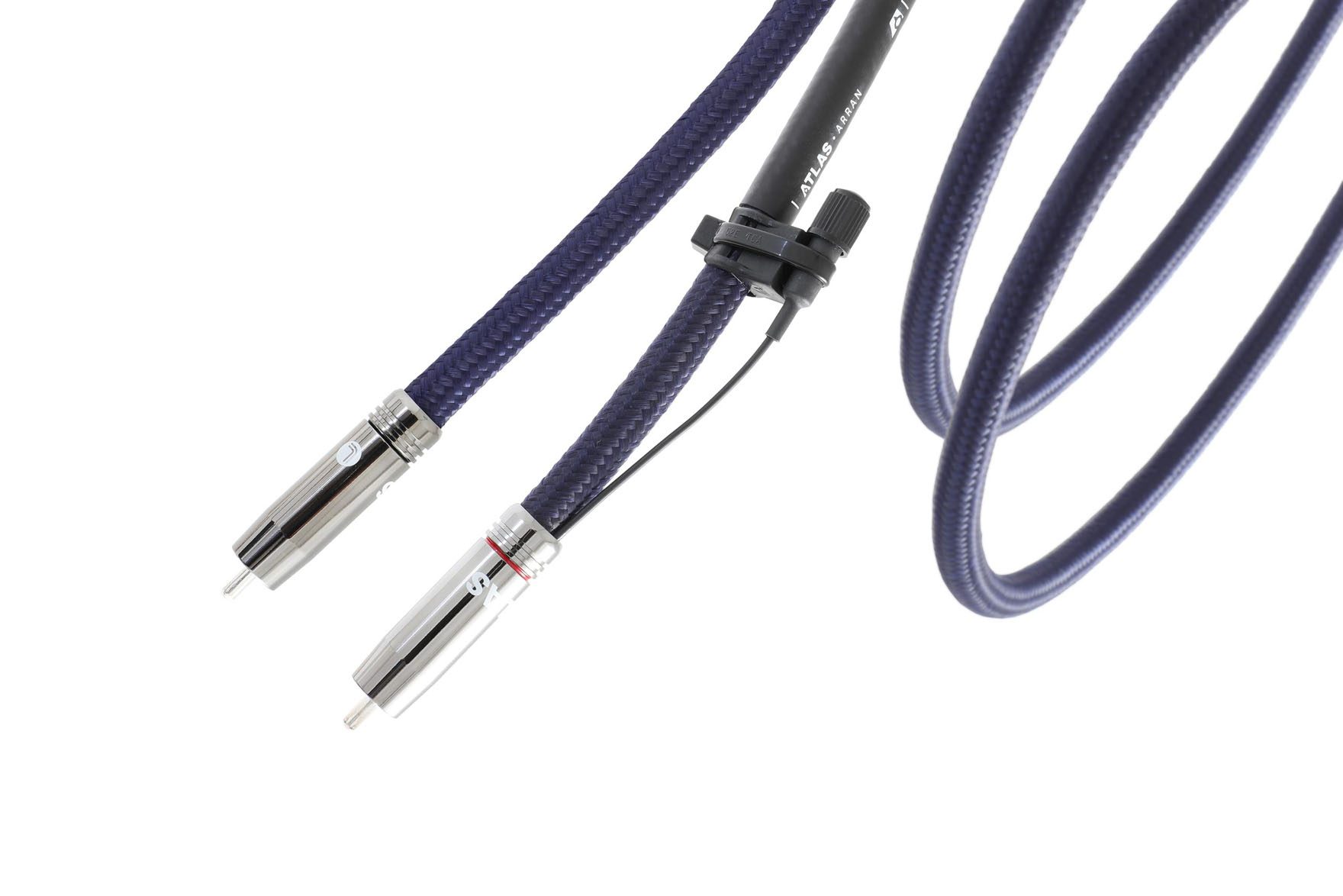

Bevat Atlas’ Grun Coherent Earthing System connector (basisadapter inbegrepen).
